Кабельные лотки и крепеж системы «Combitech» завода ДКС

Предназначены для открытой прокладки кабеля в помещениях большой площади (например, промышленных, складских, подсобных) и на открытом воздухе (в том числе – в зонах воздействия агрессивных сред).

В состав системы входят листовые лотки с перфорацией и без нее, крышки из оцинкованной стали, ответвления, элементы соединения и крепления. Трассы, построенные с применением элементов системы, обеспечивают уровень пыле- и влагозащиты до IP 44. Соединение методом "мама-папа", применяемое для листовых лотков "S5 Combitech" сокращает время монтажа до 60%. Листовые лотки ДКС могут применяться для построения огнестойких кабельных линий – они прошли испытания по ГОСТ 53316-2009 и способны сохранять несущую способность в условиях пожара в течение не менее чем 90 минут. Листовые лотки "S5 Combitech" прошли испытание на коррозионную устойчивость по ISO 12944 в камерах соляного и морского тумана – протокол испытаний доступен на сайте компании. Сейсмоустойчивость системы – 9 баллов по шкале MSK-64.

Применяются преимущественно внутри зданий и помещений. Проволочные лотки обладают меньшим весом, чем лотки других систем, они проще в монтаже, обеспечивают лучшую вентиляцию трассы.

В основе конструкции проволочных лотков – сваренные между собой прутки, прошедшие формовку и оцинковку. В итоге получается сетчатый лоток, в котором размещается силовая и сигнальная проводка. Лотки предназначены преимущественно для размещения внутри помещений. Провода крепятся к лоткам хомутами. В состав системы входит большой ассортимент типоразмеров лотков, которые позволяют строить разнообразные кабельные трассы под нужды заказчика. При использовании проволочного лотка легко выполнять повороты трассы на произвольных участках – для этого нужно подрезать прутья в определенных местах и согнуть лоток под нужным углом. Стоимость такого значительно ниже, чем цена листовых лотков. Облегченная конструкция упрощает транспортировку и хранение лотков.

Система лестничных лотков и специальных аксессуаров, предназначенных для открытой прокладки кабеля на объектах коммерческого, промышленного, гражданского строительства. Лотки лестничного типа представляют собой два перфорированных борта (лонжерона), которые соединяются поперечинами (траверсами).

Особенность лестничных лотков – в том, что их конструкция обеспечивает более высокую несущую способность по сравнению с листовыми лотками при примерно равных весе и типоразмерах. Для производства лестничных лотков используется способ соединения, называемый клинчингом – в отличие от сварки или клепки такое крепление не снижает устойчивость к вибрационным нагрузкам и несущую способность. Лестничные лотки шириной 100 мм могут также использоваться как несущий каркас под светильники – эти лотки прошли испытания на точечную нагрузку.

Система разработана для прокладки кабеля на длинных пролетах. Она применяется на объектах с повышенными нагрузками на кабеленесущую систему и при больших расстояниях между опорами.

В систему входят лестничные лотки и листовые – перфорированные и неперфорированные. Для того, чтобы кабельная система выдерживала повышенные нагрузки, применяется утолщенная сталь. Элементы системы соединяются методом "ласточкин хвост" – это обеспечивает высокие показатели виброустойчивости и прочности и позволяет обойтись без использования сварных соединений. Большое количество изгибов профиля лонжерона создает дополнительные ребра жесткости и повышает несущую способность системы.

В систему входят лотки длиной 3 м, 6 м, 9 м с высотой борта 80 мм, 100 мм, 150 мм, 200 мм. Толщина металла лонжерона – 1,5 – 2 мм. Несущая способность системы "U5 Combitech" – до 170 кг/м на пролете 6 метров.

Система создана специально для прокладки кабеля в условиях повышенной влажности и агрессивных сред – в прибрежных зонах, в условиях химического производства, под водой.

Стеклопластиковые лотки и аксессуары производятся из полиэстера и винилэстера. Стеклопластик не подвержен окислению и коррозии, он устойчив к появлению плесени и грибка. По коррозионной устойчивости стеклопластиковые лотки ближе всего к лоткам из нержавеющей стали AISI 316. Отличительные свойства материала: легкость, прочность, структурная стабильность, радиопрозрачность, устойчивость к воздействию ультрафиолета. Кроме того, кабеленесущие системы не требуют заземления, т.к. этот материал относится к диэлектрикам.

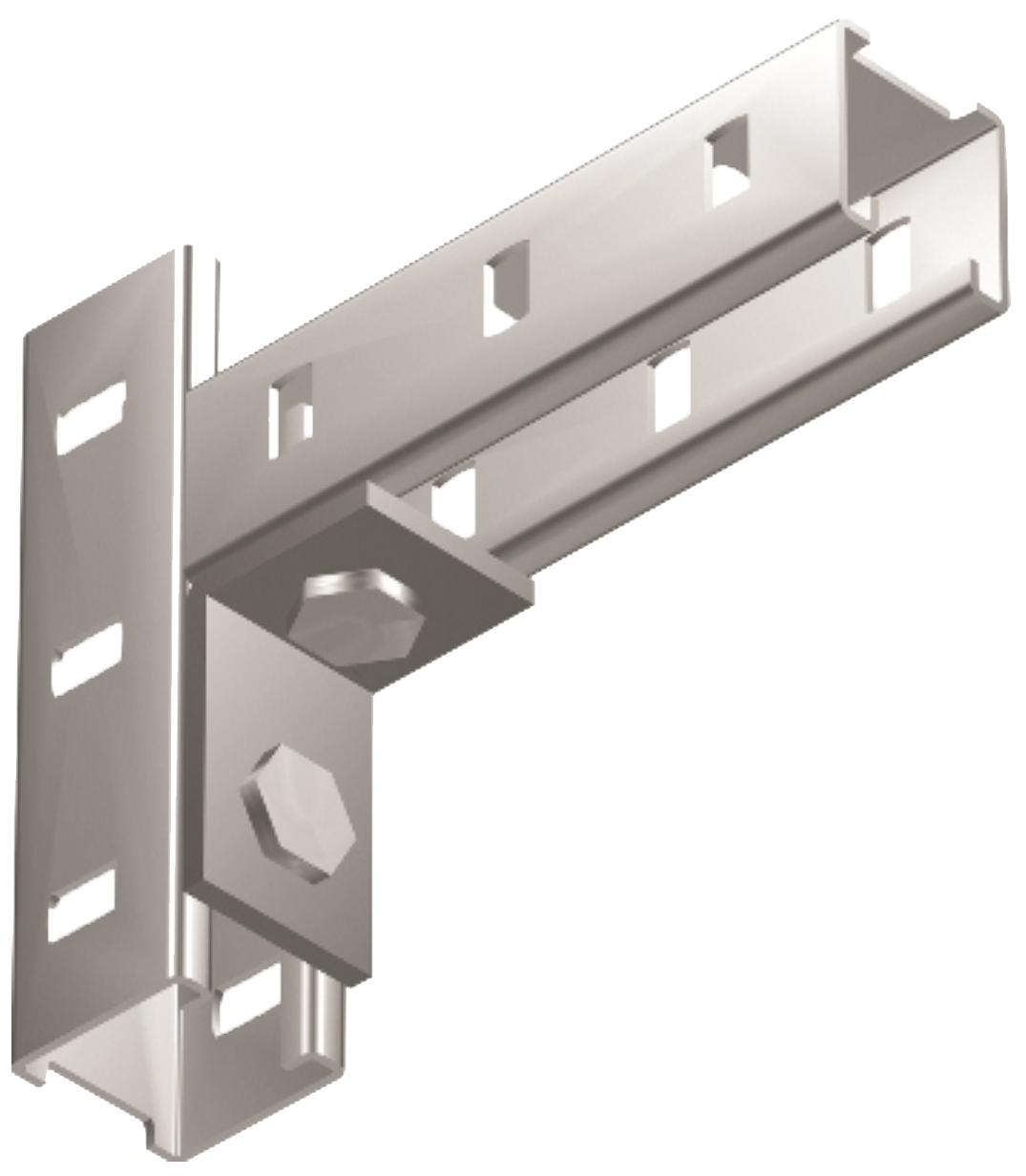

Монтажные элементы серии "B5 Combitech" совместимы с металлическими лотками и аксессуарами ДКС любой серии, а также с шинопроводами (как осветительными, так и магистральными). Элементы системы легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить даже проекты нестандартных размеров. При этом применяются соединения болтового типа - для крепления элементов не требуется использование сварки. Изделия могут выпускаться в различных исполнениях.
